Launch X-431 PAD VII Elite + Smartlink C 2.0 – Csúcskategóriás diagnosztikai rendszer
A Launch X-431 PAD VII Elite a Launch egyik legkomolyabb, műhelyszintű diagnosztikai rendszere. Nagy, 13,3"-os Full HD érintőkijelzővel, nyolcmagos processzorral, 8GB memóriával és 256GB tárhellyel biztosít gyors, stabil működést. A csomag része a Smartlink C 2.0 intelligens kommunikációs modul, amellyel személyautók, kisteher- és nehézhaszongépjárművek is diagnosztizálhatók – akár távolról is.
Főbb funkciók (FEATURES)
-MAGYAR MENÜ
- Teljes járműrendszer lefedettség amerikai, ázsiai és európai piacokra, több mint 110 márkával, folyamatosan frissítve
- Bővíthető szoftver és szolgáltatás az új “MALL” modulon keresztül – igény szerint vásárolható extra funkciók
- Valós idejű feszültség kijelzés – diagnosztika közben folyamatosan figyelhető a jármű tápfeszültsége
- Topológia térkép: áttekinthető, grafikus nézet az összes vezérlőegység és DTC (hibakód) állapotáról
- Kommunikációs protokollok támogatása: CAN / CANFD / DoIP, valamint J2534 / D-PDU / RP1210 szabványok
- Automatikus kommunikáció-detektálás: felismeri a jármű protokollját, és segít kimutatni, ha az OBDII csatlakozó érintkezője sérült
- Intelligens diagnosztika: automatikus VIN beolvasás, gyors rendszerhozzáférés
- Guided Functions VW / AUDI: gyári útmutatós funkciók VAG csoporthoz
- Opcionális ADAS kalibrálás: vezetéstámogató rendszerek (kamera, radar) kalibrációja külön készlettel
- Fejlett kódolás és programozás: ECU-kódolás, konfiguráció, modulcsere utáni beállítások
- Kiterjesztett TPMS megoldás: guminyomás-ellenőrző rendszerek diagnosztikája és támogatása
- 2,4 GHz + 5 GHz dual band Wi-Fi – gyors, stabil online kapcsolat és frissítés
- Könnyű, közepes és nehéz haszongépjárművek diagnosztikája a Smartlink C egységgel
- Alap diagnosztikai funkciók: hibakód olvasás és törlés (DTC), távoli diagnosztika, kétirányú vezérlés (Bi-directional Control), élőadat és grafikon, vezeték nélküli szoftverfrissítés
- Beépített javítási információk és oktatóvideók: segítik a gyors hibakeresést és a hatékony javítást
Technikai adatok – X-431 PAD VII Elite (TECHNICAL DATA)
| Operációs rendszer | Android 9.0 |
|---|---|
| CPU | 2,0 GHz Octa-core (nyolcmagos) |
| Memória | 8GB RAM |
| Tárhely | 256GB belső memória |
| Kijelző | 13,3" érintőkijelző |
| Felbontás | 1920 × 1080 (Full HD) |
| Kamera | Előlapi: 8 MP, Hátlapi: 13 MP |
| Wi-Fi | Dual Band 2,4 & 5 GHz |
| Diagnosztikai kommunikáció | Wi-Fi / Bluetooth / USB |
| Méret | 353 × 236 × 71 mm (H × Sz × M) |
Smartlink C 2.0 – Távoli diagnosztikai modul
| Operációs rendszer | Linux |
|---|---|
| CPU | Cortex-A7 + Cortex-M7 |
| Kijelző | 3,5" érintőkijelző, 320 × 480 felbontással |
| Memória | 256 MB |
| Tárhely | 8GB |
| Wi-Fi | Dual Band 2,4 & 5 GHz |
| Diagnosztikai kommunikáció | Wi-Fi / Bluetooth / USB |
| Munkahőmérséklet | 0°C – 50°C |
| Méret | 204 × 110 × 45 mm |
A Smartlink C 2.0 egység segítségével a PAD VII Elite alkalmas távoli diagnosztikára, valamint személyautók, kisteher- és nehézhaszongépjárművek fejlett kommunikációjára is (CAN/CANFD/DoIP/J2534/D-PDU/RP1210).
Diagnosztikai képességek – Mit tud a rendszer?
- Teljes rendszer szkennelés minden elérhető vezérlőegységben
- Hibakód olvasás és törlés (DTC) – motor, váltó, ABS, légzsák, komfort, TPMS, ADAS stb.
- Élőadat olvasás, több csatornás grafikonokkal
- Kétirányú vezérlés (Bi-directional Control) – komponensek aktiválása és tesztelése
- ECU információk, verziószámok, kódolási adatok olvasása
- Fejlett kódolás és programozás, modulcsere utáni illesztés
- Topológia nézet – hálózati térkép az összes modul kommunikációs állapotával
- Guided Functions VW/Audi – gyári lépésről-lépésre útmutató
- TPMS, ADAS (opcionális kalibrációs készlettel) és egyéb speciális rendszerek támogatása
- Távoli diagnosztika és támogatás Smartlink C használatával

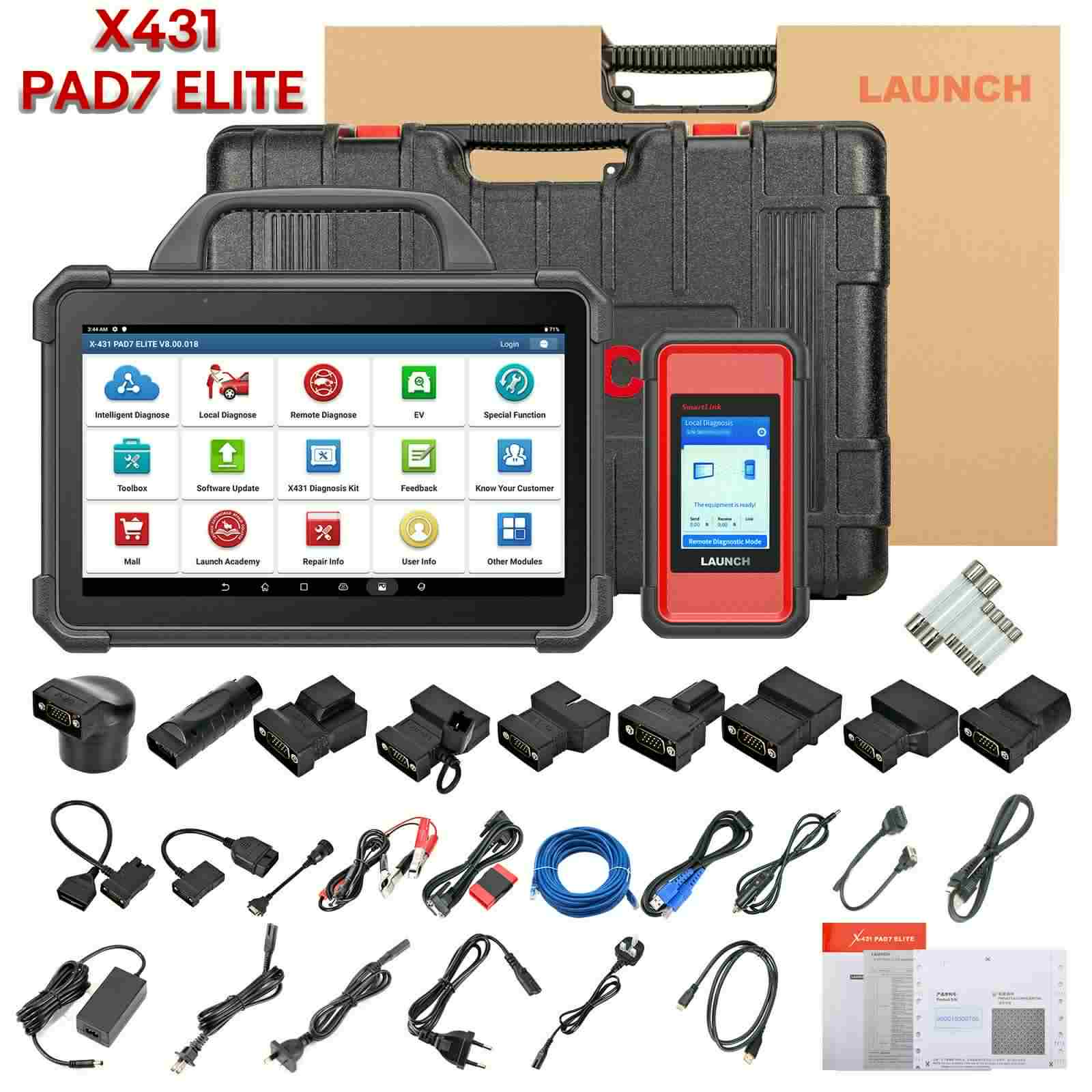

PACKAGE LIST – Csomag tartalma
- Main Unit – X-431 PAD VII Elite főegység
- Smartlink C 2.0 modul
- Storage Box – tárolódoboz
- Main Cable – fő diagnosztikai kábel
- HDMI kábel
- OBD II 16 csatlakozó
- USB-C kábel
- USB nyomtató kábel
- Plugs (AUS) – hálózati adapter (Ausztrália)
- AC/DC Adapter (US) – hálózati adapter (USA)
- Network cable – hálózati kábel
- Plug (Euro) – európai hálózati adapter
- Plug (Eng) – angol (UK) hálózati adapter
- Secret letter – kód / licenc levél
- Quick Reference Guide – gyors referencia útmutató
- Packing List – csomaglista
- Software List 01
- Software List 02
- Software List 03
- User Manual – felhasználói kézikönyv
EV Diagnosis Add-On Kit (külön megvásárolható)
A EV Diagnosis Add-On Kit egy külön, feláras kiegészítő, amely elektromos járművek akkumulátorcsomagjainak diagnosztikáját teszi lehetővé.
- Különböző akkucsomag-diagnosztikai módszerek támogatása, beleértve a nem szabványos csatlakozókat, jumper kábeleket és 16 PIN OBD-t
- Gyors olvasás akkucsomag-információkról: modulok száma, SOC, SOH, hőmérséklet, egyes cellák feszültsége és hőmérséklete stb.
- Akkucsomag adatfolyam (data streaming) – segíti a hibák pontos beazonosítását és a javítás hatékonyságát
- Az akkucsomag diagnosztikai riportja nyomtatható és e-mailben megosztható
Összegzés
A Launch X-431 PAD VII Elite + Smartlink C 2.0 kombináció jelenleg az egyik legkomplexebb diagnosztikai megoldás a piacon. Teljes járműlefedettség, fejlett kommunikációs protokollok (CANFD, DoIP, J2534, D-PDU, RP1210), topológia térkép, valós idejű feszültségfigyelés, kétirányú vezérlés, kódolás/programozás, beépített javítási információ és opcionális EV diagnosztika teszi ideális eszközzé professzionális autószervizek és márkafüggetlen műhelyek számára.
